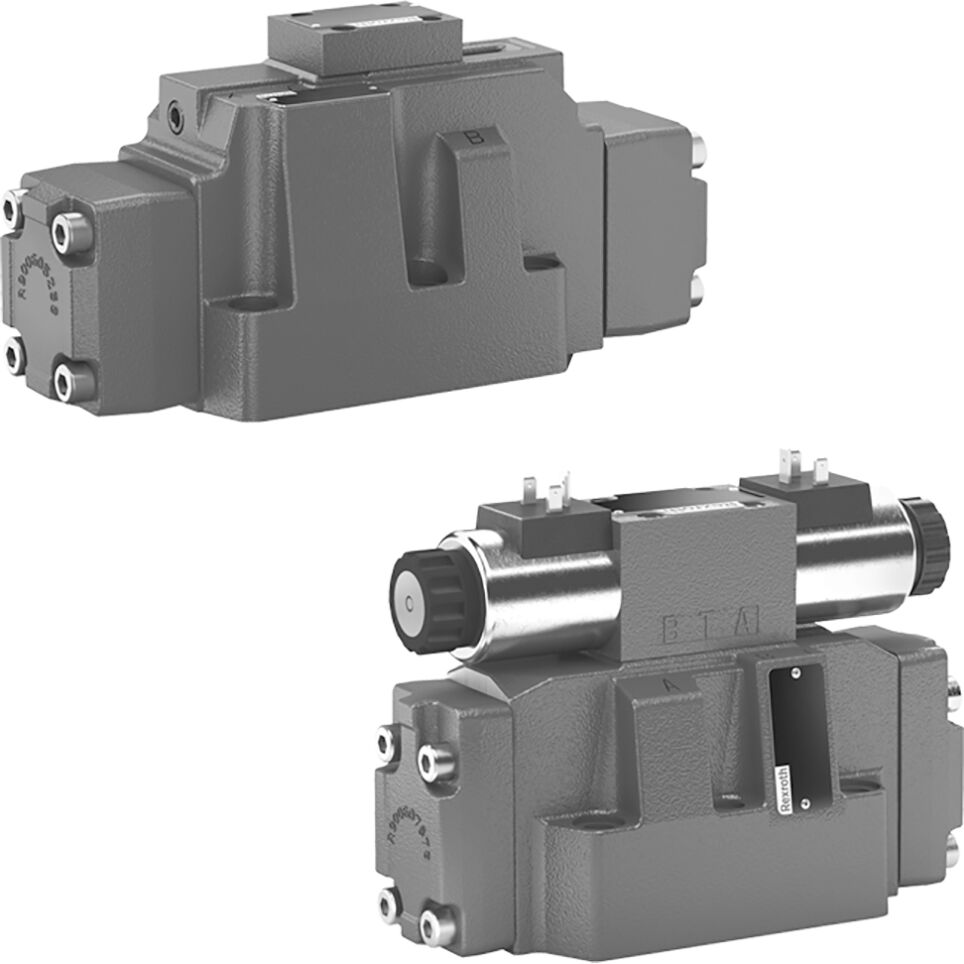

شیر کنترل جهت بوش رکسروت مدل 4WEH10E4X/6EG24N9K4
زمان ارسال:۲ تا ۳ روز کاری
شیر کنترل جهت بوش رکسروت مدل 4WEH10E4X/6EG24N9K4، کد فنی R900928168. مشخصات ثبتشدهٔ این کد: نماد: E؛ ولتاژ: 24 VDC؛ سایز: 10؛ تحریک: برقی (سولنوئیدی)؛ فشار کاری: 280 بار؛ دبی: 160 لیتر بر دقیقه؛ تعداد موقعیت سوئیچ: 3؛ کانکتور: 3 پین (2 + PE)؛ وزن: 7.34 کیلوگرم.
مشخصات کلیدی
- دبی
- 160 L/min
- فشار کاری
- 280 bar
- سایز
- 10
- پورت
- 4
- ولتاژ
- 24 VDC
- نماد
- Symbol E
قیمت و درخواست تأمین
کد فنی و تعداد موردنیاز را ارسال کنید تا موجودی و زمان تأمین بررسی شود.
مشخصات فنی شیر کنترل جهت بوش رکسروت مدل 4WEH10E4X/6EG24N9K4
مقادیر زیر برای تطبیق کد فنی و بررسی سازگاری در سفارش صنعتی نمایش داده شدهاند.
- دبی
- 160 l/min
- فشار کاری
- 280 bar
- سایز
- 10
- پورت
- 4
- ولتاژ
- 24 VDC
- نماد
- Symbol E
- تحریک
- تحریک سلونوئیدی
- اتصال
- نصب روی زیرشیری
- موقعیت-سوییچ
- 3
- کانکتور
- 3-pole (2 + PE), Connector
- روغن
- HFC, HL, HLP, HLPD, HVLP, HVLPD
- آببندی
- NBR
- وزن
- 7.34
- اتصال الکتریکی
- Connector 3-pole (2 + PE) ac
معرفی و کاربرد شیر کنترل جهت بوش رکسروت مدل 4WEH10E4X/6EG24N9K4
مرکز بسته با برق مستقیم و فرمان خارجی
این شیر سهحالته، روغن را برای کنترل حرکت یک جک یا موتور هیدرولیکی هدایت میکند. در وضعیت وسط، چهار دهانه اصلی بستهاند. تفاوت مهم این مدل، نیاز به دریافت و برگشت روغن فرمان از مسیرهای خارجی، همراه با برق مستقیم است. بخش کوچک شیر با فرمان برق، مسیر روغن فرمان را انتخاب میکند و فشار این روغن، قسمت اصلی را جابهجا میسازد. برای انتخاب باید دستگاه، اتصالهای روغن فرمان مناسب داشته باشد. بسته بودن مسیرهای اصلی نیز به معنی قفل ایمن بار یا نبود هرگونه نشتی نیست؛ نیاز به مهار حرکت در مدار کامل بررسی میشود.
مدل کامل 4WEH10E4X/6EG24N9K4 و شماره فنی R900928168 شناسه این کالا هستند.
آیا دو خط روغن فرمان روی بلوک وجود دارد؟
برای این مدل، باید هم ورودی X و هم برگشت Y در دستگاه مشخص باشند. این دو خط، روغن لازم برای جابهجایی بخش اصلی را تأمین و تخلیه میکنند. اگر بلوک قبلی فرمان داخلی داشته، یکسانی اندازه شیر و جای نصب برای انتخاب این شماره کافی نیست؛ روش روغنرسانی به بخش کنترل نیز باید هماهنگ باشد.
اندازه نامی این شیر ۱۰ و تعداد دهانههای اصلی چهار است. محل نصب، صفحه زیرشیری است که اتصال شیر به مدار را برقرار میکند. برای مسیر اصلی، مقدار عبور روغن (دبی) ۱۶۰ لیتر بر دقیقه و فشار کاری ۲۸۰ بار را با نیاز دستگاه بسنجید. فشار لازم و مجاز فرمان باید جدا از این اعداد بررسی شود.
برق بوبین یا سیمپیچ فرمان، ۲۴ ولت مستقیم است. رابط K4 و دسترسی به فرمان دستی پوشیده N9 باید با تجهیزات موجود تطبیق داده شوند. آببندهای جلوگیری از نشت از لاستیک نیتریل NBR هستند؛ نام سیال و دمای کار را برای بررسی سازگاری آماده کنید. در درخواست قطعه، توضیح دهید بلوک چگونه فشار فرمان را میرساند، نه اینکه فقط فشار پمپ چقدر است.
مقایسه و گام بعدی انتخاب
مدل R900918714 همان مرکز بسته را با تأمین خارجی و برگشت داخلی روغن فرمان دارد. بنابراین تفاوت اصلی آن با این شیر در مسیر برگشت است. برای درخواست جایگزین، نقشه دو مسیر خارجی فرمان را همراه پلاک بوبین و شیر قبلی ارائه کنید. یکسان بودن اندازه نامی یا سری ساخت 4X بهتنهایی تطبیق با همه بلوکهای همان اندازه را ثابت نمیکند.
حالت وسط بسته، مدار فرمان جداگانه دارد
الگوی بسته بودن ورودی فشار P، مسیر مخزن T و دو اتصال عملگر A و B با نماد E شناخته میشود. دو وضعیت کناری این نماد نیز باید با جهت جریان موردنیاز دستگاه تطبیق داده شوند. روغن فرمان از ورودی خارجی X میآید و از Y برمیگردد؛ فشار مجاز هر دو مسیر باید کنترل شود.
بخش فرمان با کد 6E و برق ۲۴ ولت مستقیم با G24 شناخته میشوند. E داخل این بخش از نام، به معنی تأمین داخلی روغن فرمان نیست.

توضیحات تکمیلی این مدل
شیر کنترل جهت بوش رکسروت مدل 4WEH10E4X/6EG24N9K4، کد فنی R900928168. مشخصات ثبتشدهٔ این کد: نماد: E؛ ولتاژ: 24 VDC؛ سایز: 10؛ تحریک: برقی (سولنوئیدی)؛ فشار کاری: 280 بار؛ دبی: 160 لیتر بر دقیقه؛ تعداد موقعیت سوئیچ: 3؛ کانکتور: 3 پین (2 + PE)؛ وزن: 7.34 کیلوگرم.
تجربه ای ثبت نشده
هنوز هیچ تجربه خریدی برای این محصول ثبت نشده است
پیش از سفارش چه چیزی را کنترل کنیم؟
- کد کامل روی پلاکپسوندها و ولتاژ بوبین میتوانند سازگاری را تغییر دهند.
- شرایط کاریفشار، دبی، نوع سیال، دما و نحوه نصب را اعلام کنید.
- تعداد و زمان تحویلبرای موجودی، تأمین یا پیشنهاد جایگزین دقیقتر ثبت میشود.
