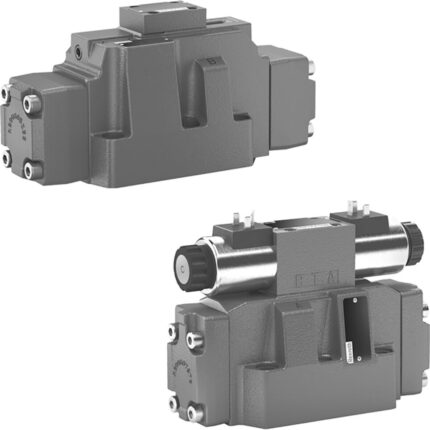

شیر کنترل جهت پایلوتی 4WEH32 رکسروت
شیر 4WEH32 رکسروت بزرگ‌ترین سایز شیرهای کنترل جهت پایلوتی سری 4WEH است و دبی تا حدود ۱۱۰۰ لیتر در دقیقه را روی صفحهٔ نصب ISO 4401-10 کنترل می‌کند.
شیر 4WEH32 رکسروت بزرگ‌ترین سایز شیرهای کنترل جهت پایلوتی سری 4WEH است و دبی تا حدود ۱۱۰۰ لیتر در دقیقه را روی صفحهٔ نصب ISO 4401-10 کنترل می‌کند.
استعلام قطعات خارج از کاتالوگ
ثبت درخواست قطعه
قطعه موردنظر را پیدا نکردید؟
کد فنی، برند یا تصویر پلاک را ارسال کنید تا امکان تأمین بررسی شود.
شیر 4WEH32 رکسروت چگونه کار می‌کند؟
در سایزهای بزرگ، نیروی سولونوئید برای جابه‌جا کردن اسپول اصلی کافی نیست. در شیر 4WEH یک شیر برقی کوچک 4WE6 روی بدنهٔ اصلی نصب است. این شیر پایلوت، روغن کنترل را به دو طرف اسپول اصلی می‌فرستد و فشار پایلوت اسپول بزرگ را جابه‌جا می‌کند. نتیجه، کنترل دبی‌های زیاد با همان بوبین‌های استاندارد شیرهای سایز ۶ است. سایز ۳۲ بزرگ‌ترین سایز این سری است و در پرس‌های سنگین، صنایع فولاد و ماشین‌آلات بزرگ استفاده می‌شود.
مشخصات کلی 4WEH32 در فروشگاه رکسان
| سایز اسمی | NG32، ISO 4401-10 |
|---|---|
| سری قطعه | 6X |
| دبی | حدود ۹۰۰ تا ۱۱۰۰ لیتر در دقیقه، بسته به مدل |
| حداکثر فشار کاری | ۲۸۰ تا ۳۵۰ بار، بسته به نسخه |
| تعداد مدل | بیش از ۱۴۰ |
| اسپول‌های پرتکرار | E، D، J، R، H، G و L |
| ولتاژ بوبین پایلوت | بیشتر 24VDC؛ همچنین 110 تا 120VAC، 230VAC و ولتاژهای DC دیگر |
مقدار دقیق فشار و دبی هر مدل در جدول مشخصات صفحهٔ همان محصول آمده است.
کدخوانی شیر 4WEH32 با یک مثال
4WEH32E6X/6EG24N9ETK4
| بخش کد | معنی |
|---|---|
| 4WEH | شیر کنترل جهت چهارراهه با فرمان الکتروهیدرولیک (پایلوتی) |
| 32 | سایز اسمی شیر اصلی |
| حرف بعد از سایز | سمبل اسپول اصلی (مثل E، J، D یا G) |
| 6X | سری طراحی شیر |
| /6E | شیر پایلوت سایز ۶ با سولونوئید روغنی (Wet-pin) |
| G24 یا W230 | ولتاژ بوبین پایلوت؛ G یعنی DC و W یعنی AC |
| N9 | نوع فرمان دستی روی سولونوئید |
| E، T یا ET | مسیر تغذیه و تخلیهٔ روغن پایلوت (جدول بعد) |
| K4 | نوع کانکتور بوبین |
برخی کدها با پیشوند H- شروع می‌شوند یا گزینه‌های دیگری مثل تنظیم زمان سوئیچ و اوریفیس دارند. این بخش‌ها را دقیقاً مطابق پلاک سفارش دهید.
تغذیه و تخلیهٔ پایلوت: E، T و ET
| کد | تغذیهٔ پایلوت | تخلیهٔ پایلوت |
|---|---|---|
| بدون حرف | خارجی (پورت X) | خارجی (پورت Y) |
| E | داخلی (از P) | خارجی (پورت Y) |
| T | خارجی (پورت X) | داخلی (به T) |
| ET | داخلی (از P) | داخلی (به T) |
این انتخاب به مدار بستگی دارد. اگر پایلوت داخلی است و اسپول در وضعیت وسط P را به T وصل می‌کند (مثل اسپول‌های H یا G)، فشار لازم برای جابه‌جایی اسپول ساخته نمی‌شود و معمولاً یک شیر یک‌طرفهٔ پیش‌بار در مسیر P لازم است. شیر جایگزین باید همان کد تغذیه و تخلیه را داشته باشد.
برای استعلام قیمت چه اطلاعاتی لازم است؟
- کد کامل نوع از روی پلاک شیر (مثل نمونه‌های بالا)
- شمارهٔ متریال ده‌رقمی رکسروت که با R9 شروع می‌شود (مثلاً R900561274)
- عکس پلاک، ولتاژ تابلو و تعداد مورد نیاز
قیمت هر مدل در صفحهٔ همان محصول آمده است. چون قیمت قطعات وارداتی با نرخ ارز تغییر می‌کند، پیش از خرید، قیمت روز و زمان تأمین را با دکمهٔ «استعلام» یا تماس با کارشناسان رکسان پارسیان تأیید کنید. اگر کد پلاک خوانا نیست، عکس آن را بفرستید تا معادل دقیق پیدا شود.
برای آشنایی با خانواده‌های دیگر شیر، راهنمای انواع شیرهای هیدرولیک را بخوانید.
مطالعهٔ بیشتر
پرسش‌های متداول
تفاوت 4WEH32 با سایزهای کوچک‌تر چیست؟
اسپول اصلی بزرگ‌تر و دبی مجاز بیشتر است، اما اصول کار، شیر پایلوت سایز ۶ و کدهای تغذیه و تخلیهٔ پایلوت همانند سایزهای دیگر است.
آیا شیر پایلوت روی 4WEH32 جداگانه قابل تعویض است؟
بله. شیر پایلوت یک شیر 4WE6 است و بوبین‌ها یا خود شیر پایلوت را می‌توان جداگانه تعویض کرد. کد کامل آن را از پلاک شیر پایلوت بخوانید.
