شیر کنترل جهت پایلوتی 4WEH16 رکسروت
شیر 4WEH16 رکسروت شیر کنترل جهت پایلوتی سایز ۱۶ برای دبی تا حدود ۳۰۰ لیتر در دقیقه است که در پرس‌ها و یونیت‌های بزرگ کاربرد دارد. مدل‌ها را بر اساس…
شیر 4WEH16 رکسروت شیر کنترل جهت پایلوتی سایز ۱۶ برای دبی تا حدود ۳۰۰ لیتر در دقیقه است که در پرس‌ها و یونیت‌های بزرگ کاربرد دارد. مدل‌ها را بر اساس اسپول، ولتاژ و نوع تغذیه و تخلیهٔ پایلوت مقایسه کنید.
استعلام قطعات خارج از کاتالوگ
ثبت درخواست قطعه
قطعه موردنظر را پیدا نکردید؟
کد فنی، برند یا تصویر پلاک را ارسال کنید تا امکان تأمین بررسی شود.
شیر 4WEH16 رکسروت چگونه کار میکند؟

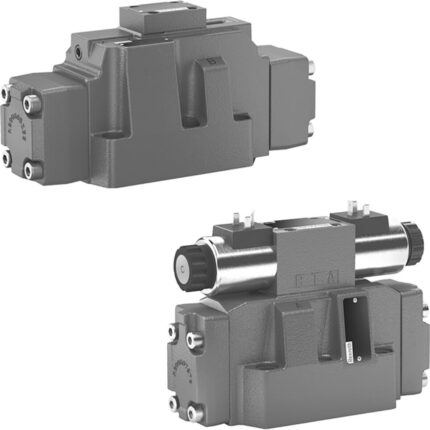

در سایزهای بزرگ، نیروی سولونوئید برای جابه‌جا کردن اسپول اصلی کافی نیست. در شیر 4WEH یک شیر برقی کوچک 4WE6 روی بدنهٔ اصلی نصب است. این شیر پایلوت، روغن کنترل را به دو طرف اسپول اصلی می‌فرستد و فشار پایلوت اسپول بزرگ را جابه‌جا میکند. نتیجه، کنترل دبی‌های زیاد با همان بوبین‌های استاندارد شیرهای سایز ۶ است. سایز ۱۶ پرفروش‌ترین سایز شیرهای پایلوتی در پرس‌ها، یونیت‌های بزرگ و ماشین‌های تزریق است.
مشخصات کلی 4WEH16 در فروشگاه رکسان
| سایز اسمی | NG16، ISO 4401-07 |
|---|---|
| سری قطعه | 7X |
| دبی | تا حدود ۳۰۰ لیتر در دقیقه |
| حداکثر فشار کاری | ۲۸۰ تا ۳۵۰ بار، بسته به نسخه |
| تعداد مدل | بیش از ۵۰۰ |
| اسپول‌های پرتکرار | D، J، E، G، C و L |
| ولتاژ بوبین پایلوت | بیشتر 24VDC؛ همچنین 110 تا 120VAC، 230VAC و ولتاژهای DC دیگر |
مقدار دقیق فشار و دبی هر مدل در جدول مشخصات صفحهٔ همان محصول آمده است.
کدخوانی شیر 4WEH16 با یک مثال
4WEH16E7X/6EG24N9TK4
| بخش کد | معنی |
|---|---|
| 4WEH | شیر کنترل جهت چهارراهه با فرمان الکتروهیدرولیک (پایلوتی) |
| 16 | سایز اسمی شیر اصلی |
| حرف بعد از سایز | سمبل اسپول اصلی (مثل E، J، D یا G) |
| 7X | سری طراحی شیر |
| /6E | شیر پایلوت سایز ۶ با سولونوئید روغنی (Wet-pin) |
| G24 یا W230 | ولتاژ بوبین پایلوت؛ G یعنی DC و W یعنی AC |
| N9 | نوع فرمان دستی روی سولونوئید |
| E، T یا ET | مسیر تغذیه و تخلیهٔ روغن پایلوت (جدول بعد) |
| K4 | نوع کانکتور بوبین |
برخی کدها با پیشوند H- شروع می‌شوند یا گزینه‌های دیگری مثل تنظیم زمان سوئیچ و اوریفیس دارند. این بخش‌ها را دقیقاً مطابق پلاک سفارش دهید.
تغذیه و تخلیهٔ پایلوت: E، T و ET
| کد | تغذیهٔ پایلوت | تخلیهٔ پایلوت |
|---|---|---|
| بدون حرف | خارجی (پورت X) | خارجی (پورت Y) |
| E | داخلی (از P) | خارجی (پورت Y) |
| T | خارجی (پورت X) | داخلی (به T) |
| ET | داخلی (از P) | داخلی (به T) |
این انتخاب به مدار بستگی دارد. اگر پایلوت داخلی است و اسپول در وضعیت وسط P را به T وصل میکند (مثل اسپول‌های H یا G)، فشار لازم برای جابه‌جایی اسپول ساخته نمی‌شود و معمولاً یک شیر یک‌طرفهٔ پیش‌بار در مسیر P لازم است. شیر جایگزین باید همان کد تغذیه و تخلیه را داشته باشد.
برای استعلام قیمت چه اطلاعاتی لازم است؟
- کد کامل نوع از روی پلاک شیر (مثل نمونه‌های بالا)
- شمارهٔ متریال ده‌رقمی رکسروت که با R9 شروع می‌شود (مثلاً R900561274)
- عکس پلاک، ولتاژ تابلو و تعداد مورد نیاز
قیمت هر مدل در صفحهٔ همان محصول آمده است. چون قیمت قطعات وارداتی با نرخ ارز تغییر میکند، پیش از خرید، قیمت روز و زمان تأمین را با دکمهٔ «استعلام» یا تماس با کارشناسان رکسان پارسیان تأیید کنید. اگر کد پلاک خوانا نیست، عکس آن را بفرستید تا معادل دقیق پیدا شود.
برای آشنایی با خانواده‌های دیگر شیر، راهنمای انواع شیرهای هیدرولیک را بخوانید.
مطالعهٔ بیشتر
پرسش‌های متداول
تفاوت 4WEH16 با 4WE16 چیست؟
4WE شیر برقی با فرمان مستقیم است و سولونوئید خودش اسپول را جابه‌جا میکند. در 4WEH یک شیر پایلوت سایز ۶ با فشار روغن، اسپول اصلی را جابه‌جا میکند. به همین دلیل نسخهٔ پایلوتی برای دبی‌های زیادتر مناسب است و امکان تنظیم زمان سوئیچ هم دارد.
آیا شیر پایلوت روی 4WEH16 جداگانه قابل تعویض است؟
بله. شیر پایلوت یک شیر 4WE6 روی بدنهٔ اصلی است و بوبینها یا خود شیر پایلوت را میتوان جداگانه تعویض کرد. برای سفارش، کد کامل شیر پایلوت را از پلاک آن بخوانید.
اگر دبی مدار از ظرفیت 4WEH16 بیشتر باشد چه کنیم؟
سایز بزرگتر یعنی 4WEH22 یا 4WEH25 را بررسی کنید. شیر کوچکتر از نیاز، افت فشار و گرمای روغن را زیاد میکند.
